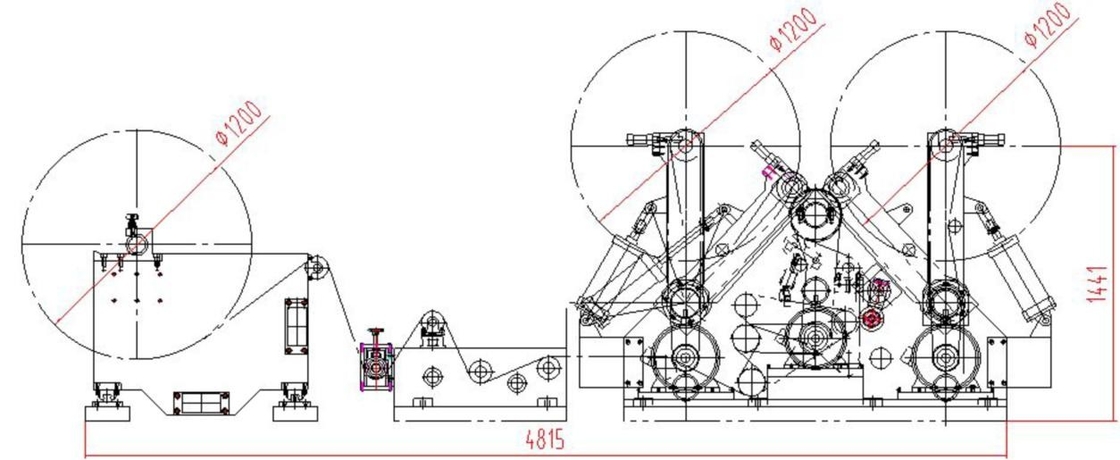

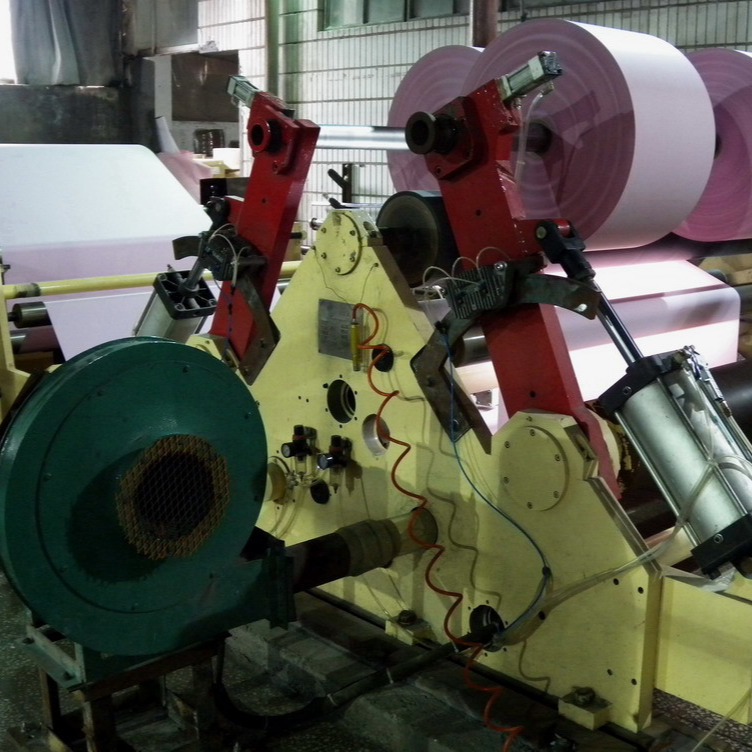

1200mm NCR Paper Roll Slitter Rewinder Carbonless Paper Slitting Rewinding Machine

FOCUS FM1850 Kecepatan Tinggi 1200mm Max NCR Slitter Rewinder Carbonless Paper Slitter Rewinder

Deskripsi Suku Cadang Mesin Utama

1. Lepaskan bagian-bagiannya
1) Jenis bersantai
Posisi tunggal dengan panduan web otomatis;Bersantai poros: 3 "poros udara impor, Qty: 2 pcs;Gulungan panduan web aluminium buatan Ningbo China;Panduan Web yang diimpor dengan sensor listrik foto, kotak kontrol lokal untuk pemusatan gulungan jumbo yang lebih baik；

2) Melepaskan ketegangan kontrol
Gunakan rem pneumatik dari RE Italia, konverter SMC E / A dari Jepang, sensor tegangan dan pengontrol tegangan dari Mitsubishi Jepang, ini bersama-sama membuat kontrol tegangan loop tertutup；
Ukuran rem: 1520 NM, Qty: 1 set.

2. Bagian-bagian Mesin Utama
1) Komponen-komponen ini termasuk pelat bawah, dinding samping, rol belakang, mekanisme rol utama / rol pengendara dan bagian penggerak.

2) Gulungan web, gulungan penyebar, dan gulungan pemandu, terbuat dari paduan aluminium dari Ningbo China dia.120mm, di mana sudut bungkus yang lebih besar diperlukan, diameter gulungan adalah 150mm

3) Gulungan timah "S" beralur pola dan digerakkan dari motor utama melalui timing belt, sedangkan gulungan pendukung tidak digerakkan.

Baik gulungan timah "S" dan gulungan pendukung dilapisi PU.Dengan memilih kekerasan penutup PU yang tepat, kertas CFB dapat dipotong pada mesin ini tanpa menunjukkan warna/gambar apa pun.

Diameter gulungan pendukung adalah 270mm.

Backing roll dilengkapi dengan rider roll yang dilapisi karet.Fungsi gulungan pengendara adalah untuk menahan kertas timah di tempatnya selama mesin berhenti atau threading dan untuk memfasilitasi threading yang lebih baik.Gulungan dimuat oleh silinder pneumatik.

4) Pisau Menggorok
Komponen-komponen ini termasuk poros pisau atas dan bawah, roda gigi penggerak, perangkat pengaturan pisau manual, pisau atas dan bawah.

Poros pisau atas dapat diatur secara mikro secara aksial dengan perangkat pengaturan pisau manual untuk memasang pisau atas dan bawah.Bahan untuk pisau atas adalah baja kecepatan tinggi dan untuk pisau bawah adalah baja perkakas.5 pcs masing-masing pisau atas dan bawah disertakan.

5) Motor utama adalah motor AC tiga fase yang dikendalikan oleh inverter (11kW-6P) yang dipasangi encoder Koyo, dan inverternya berasal dari YASKAWA Jepang.Motor utama menggerakkan gulungan timah utama melalui timing belt.

6) Semua gulungan (gulungan yang digerakkan atau tidak digerakkan, atau gulungan yang dilapisi karet) telah diuji keseimbangannya secara dinamis.

7) Trim removal dengan suction blower, blower motor: 3 KW

3. Putar ulang bagian
1) Memutar ulang:
Dalam istilah belitan, belitan disebut "putaran tengah" jika poros Rewind digerakkan.Ini adalah "gulungan permukaan" jika gulungan kertas yang digulung ulang bersentuhan dengan roller mesin dan belitan dicapai melalui gaya gesekan.

Pada "penggulungan slitter Permukaan Tengah" yang diusulkan, dimungkinkan untuk menerapkan teknik "pemutaran tengah" dan "penggulungan permukaan tengah".

2) Putar ulang poros: 3 "poros udara impor, 2 pcs, beban maksimum per poros udara adalah 1500kg.

3) Motor mundur (18.5KW-6P): 2 motor AC tiga fase yang dikendalikan inverter dengan encoder Koyo, inverter YASKAWA, setiap poros mundur digerakkan dari timing belt oleh motornya sendiri.

Tekanan kontak antara rol mesin dan gulungan kertas yang digulung ulang dikendalikan melalui katup proporsional P/E.Ketegangan belitan dikontrol secara lancip, dan sebagai tambahan, tekanan kontak dikontrol secara proporsional dan dapat dipertahankan konstan terlepas dari diameter gulungan kertas yang digulung ulang.

4) Hitungan panjang
Ketika panjang rewind mendekati nilai yang ditetapkan, mesin akan melambat dan berhenti secara otomatis pada panjang yang disetel.Diameter gulungan dihitung dan ditampilkan di layar.

5) Faktor Taper yang berbeda untuk nilai kertas yang berbeda untuk memenuhi persyaratan pencetakan.

6) Putar ulang rem stabilisasi poros untuk menstabilkan gulungan mundur.

7) Gulungan kertas rewound diturunkan dari stasiun rewinding dengan crane overhead untuk dipasok oleh pelanggan.

Data teknis
