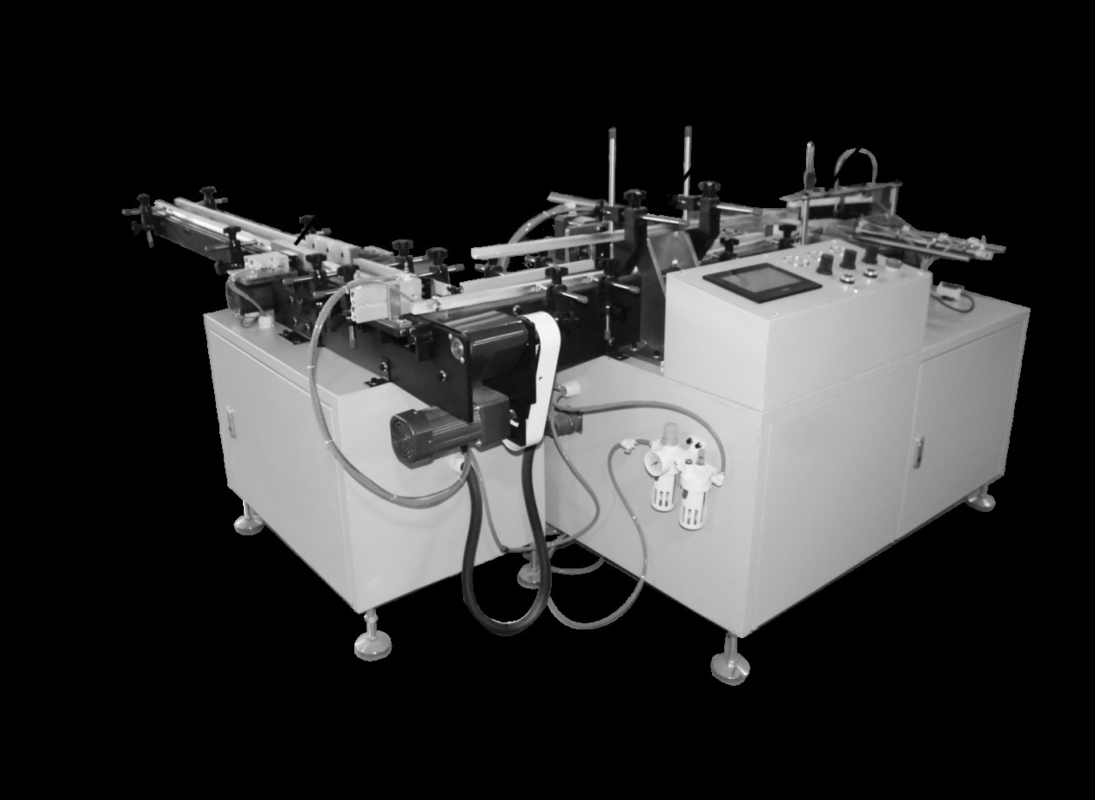

PEMANASAN PEMANASAN OTOMATIK Pengemasan Mesin

3.1. Parameter teknis utama

Diameter gulungan kertas 30-90mm

Panjang gulungan kertas 35-90mm

Panjang sabuk transmisi 125mm

Kecepatan pemutusan 125 kali/menit ((max)

Kecepatan penumbukan datar 125 kali/menit ((max)

Kecepatan sabuk transmisi 40-500mm/s

Kecepatan pendorong paket plastik 22 kali/menit ((max)

Panjang penggerak paket plastik 30-400mm

Tegangan 220V/50HZ

Berat mesin 380kg

Bagian pemutus

Selama operasi silinder, tekanlah dengan lembut pada gulungan kertas, dan ukuran gulungan kertas dapat disesuaikan,

Bagian dorong gulungan

Gulung dengan mematahkan bagian komponen dari bersih setelah kedatangan silinder pushroll silinder dorong gulung pada gilirannya gulung ke kursi datar untuk mempersiapkan gulung kertas untuk pat datar.

AyahP Pseni

Roll Patting Cylinder menggerakkan pelat rolling untuk membuat gerakan bergantian, dan kertas roll yang didorong oleh silinder rolling akan rata sesuai dengan ketebalan,Jadi untuk mempersiapkan untuk dorongan berikutnya.

Dorong.dibagian

• Silinder dorong dan gulung

Rel panduan linier di kedua sisi silinder pusher sebagai kekuatan pusher digunakan sebagai dukungan untuk meningkatkan stabilitas pusher.

• Malam Deteksi

Mata deteksi mendeteksi bahwa gulungan kertas mencapai plat dorong dan silinder mendorong gulungan kertas keluar.

• Baffle kertas

Ada banyak lubang pemasangan pada pelat gulung dan penghalang gulung dapat disesuaikan kiri dan kanan untuk memilih posisi lubang pemasangan untuk mengubah jumlah gulung yang dikonversi.

• Sikat rambut

Tekan kuasnya sedikit di atas kertas.

Spesifikasi Operasi

Instruksi pengaturan parameter

1Kecepatan perataan: waktu untuk setiap tembakan silinder perataan, semakin besar nilainya, semakin kecil frekuensi tindakan, dan sebaliknya, semakin tinggi frekuensi,nilai yang direkomendasikan ditetapkan menjadi 30;

2Kecepatan mendorong kertas: waktu yang dibutuhkan untuk mendorong produk dari sudut ke bagian lain dari pita konveyor setelah memecahkan kertas.semakin kecil frekuensi tindakanJika tidak, semakin tinggi frekuensi, nilai yang direkomendasikan ditetapkan menjadi 25;

3Kecepatan pemecahan kertas: waktu untuk setiap pemecahan tabung pemecahan kertas, semakin besar nilainya, semakin kecil frekuensi tindakan, jika tidak, semakin tinggi frekuensi,nilai yang direkomendasikan ditetapkan menjadi 30;

Instruksi Operasi Utama

1. Paket baris tunggal: Paket baris tunggal / switch baris ganda;

2. terbuka datar: datar silinder untuk memulai saklar;

3. Lemparkan saklar: tingkatkan silinder untuk menutup saklar;

4. Pecahkan kertas terbuka: pecahkan silinder kertas untuk memulai saklar;

5. Memutus kertas: memutus silinder kertas untuk menutup saklar;

PLC Input/Output Point Identification Diagram

XO: Serat Pushing Paper X1: Asal Mula Silinder Pushing Paper

X2:Sensor dorongan baris tunggalX3:DLupakandorong barissensor

X4: Serat Jamming Kertas X6: Hentian darurat

Y0:silinder dorong roll Y1:silinder penghalang kertas

Y3:silinder pemutus kertas Y4:silinder penyemprot kertas

3.4. Parameter teknis mesin pemotong

3.5 Nama dari setiap komponen

(1) panel operasi

(2)Roda tangan penyesuaian ketinggian

(3) film penyusut

(4) Pemasangan perangkat film mengecil

(5) Tongkat pemasangan film yang bisa ditarik kembali

(6) Tarik pegangan kopling film

(7) poros melingkar

(8) Plak segitiga pembukaan membran sistolik (atas)

(9) Pita pengangkut

(10) saklar henti darurat

(11) Lembar segitiga pembukaan membran sistolik (bawah)

(12) Mata fotoelektrik

(13)Kopi kaki

(14) Pisau penyegelan (atas)

(15) mesin tarik

(16)Pengumpulan limbah

(17)Housing pemegang pemotong segel bagian atas

(18) Film feed balance rod (diatur ke atas dan ke bawah)

Panel operasi

• Saklar opsional: beralih ke manual saat mengganti film atau menyesuaikan, beralih ke otomatis saat paket berjalan.
• Suhu segel longitudinal: Atur suhu pemotong segel longitudinal.
• Suhu segel melintang: Atur suhu pemotong segel melintang.
• Waktu penyegelan: Timer mengatur waktu penyegelan.
• Pengaturan panjang: P Produk melewati saklar mata listrik ke drop seal cutter, lampu sinyal sampai waktu yang ditetapkan.
• Daftar penghitungan: Tampilan jumlah produk.

Instruksi utama untuk penggunaan saklar

• Pengaturan rute

Semakin lama waktu, semakin lama bagian film penyusut yang berlebihan, dan tidak akan terlihat baik setelah menyusut.

Catatan: Ketika waktu terlalu singkat, pisau penyegelan dan pemotongan mudah dipotong pada produk, biasanya 0,1-0,5 detik (tetapi waktu berbeda karena ketebalan kemasan)

• Counter

Paket melewati saklar mata fotoelektrik, dan ketika pisau penyegelan dan pemotong turun dan naik lagi, nomor di konter akan ditampilkan.

*(Nomor di konter diatur kembali ke nol, cukup tekan tombol "RESET" di sudut kanan atas).

(3) Pemanas mata fotoelektrik berlawanan (dipasang di kedua sisi jalur pengangkut)

Ketika paket melewati mata listrik, seter stroke bekerja, dan pisau penyegelan dan pemotongan turun untuk menyegel dan memotong.

 Urutan jalan

• Setelah menyalakan saklar listrik, atur suhu ke suhu yang tepat;mungkin ada beberapa perbedaan karena suhu ruangan dan ketebalan bahan baku yang digunakan pisau panjang 175 ° C, pisau pendek 175 ° C, waktu penyegelan 0,8 ~ 1,2 detik
• Sesuaikan lebar sabuk pakan sesuai dengan lebar benda yang dikemas, sesuaikan tinggi piring segitiga atas untuk menyesuaikan roda tangan,dan menjaga jarak satu sentimeter dari objek.
• Jangkauan cadangan adalah jarak antara posisi berhenti paket dan garis tengah pisau penyegelan melintang.
• Pengontrol waktu penghentian kemasan "waktu penghentian pengiriman sabuk", yaitu garis tengah pemotong penyegelan longitudinal, dan jarak penghentian kemasan ditetapkan pada ketinggian 1/2.
• Untuk produk kemasan setinggi 6 cm,tentukan panjang bahan baku yang disediakan
• Setelah lebar kemasan diatur, silahkan pasang film mengecil sesuai dengan metode perangkat film mengecil.
• Ketika pisau penyegelan mencapai pengaturan, tarik bahan baku untuk menyelesaikan bukaan ke sabuk sinkron penjepit, tekan saklar kontrol manual untuk menyegel.
• Menyalakan saklar kerja dan memulai jalur pengangkut. produk yang ditempatkan pada jalur pengangkut dapat secara otomatis disegel packagin.
